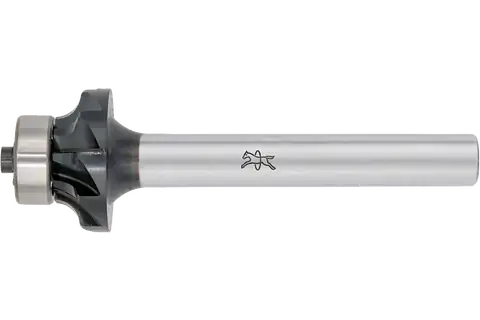

Hartmetall Verrundungsfrässtift EDGE V14x12mm Schaft-Ø 6mm HICOAT beschichtet definierte Kantenbearbeitung, Kantenverrundung Radius 2,0mm

Technische Daten

Eckenausführung Radius: 2 mm
Länge, Aufbau: 12 mm
Länge, Gesamt: 52 mm
Länge, verzahnt: 2 mm
RPM, Stähle bis 1.200 N/mm²: 14500 - 23000 RPM
RPM, gehärtete vergütete Stähle über 1.200 N/mm²: 14500 - 19500 RPM
RPM, graues Gusseisen, weißes Gusseisen: 14500 - 23000 RPM
RPM, harte NE-Metalle: 5500 - 7500 RPM
RPM, hochwarmfeste Werkstoffe: 5500 - 10500 RPM
RPM, weiche NE-Metalle: 14500 - 23000 RPM
Zahnung: EDGE HC-FEP
Ø Außen: 14 mm
Ø Kugellager: 10 mm
Ø Schaft: 6 mm
Verpackungseinheit: 1 Stück

Beschreibung

Hartmetallfrässtifte mit der Zahnung EDGE HC-FEP wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen. In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden. Die Kantenverrundung ist u. a. als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198).

Verrundungsfrässtifte zum Erzeugen exakter Radien. Zur Herstellung und Bearbeitung von 2, 2,5 und 3 mm-Außenradien geeignet.

Leistungsmerkmale

Hochwertige HICOAT-Beschichtung für eine hohe Härte und Verschleißfestigkeit.
Besondere Konstruktion für präzise Führung.
Sicher und komfortabel führbar.
Erzeugen exakte Kantenformen in nur einem Arbeitsschritt.
Dank exaktem Rundlauf ist schlagfreies Arbeiten ohne Rattermarken möglich. Somit wird der Verschleiß von Werkzeug und Werkzeugantrieb deutlich reduziert.

Anwendungsempfehlungen

Setzen Sie die Frässtifte im Gegenlauf ein. Um eine feine Oberfläche zu erzeugen, führen Sie sie abschließend im Gleichlauf über die Kante.
Wenn der kleinste Bereich des Frässtiftdurchmessers zum Einsatz kommt, kann die empfohlene Drehzahl entsprechend erhöht werden.

Bearbeitbare Werkstoffe: Bronze; Einsatzstähle; Gehärtete, vergütete Stähle über 1.200 N/mm² (< 38 HRC); Grau-/Sphäroguss (GG/GJL, GGG/GJS); Gusseisen; Kobaltbasislegierungen; Kupfer; Messing; NE-Metall hart; Schwarzer Temperguss (GTS, GJMB); Stahl; Stahl, Stahlguss; Stahlguss; Stähle bis 1.200 N/mm² (< 38 HRC); Stähle bis 700 N/mm² (< 220 HB); Stähle über 700 N/mm² (> 220 HB); Temperguss; Titan; Titanlegierungen; Weisser Temperguss (GTW, GJMW); Werkzeugstähle; Zink

Bearbeitungsaufgaben: Anfasen; Entgraten; Fräsen; Kantenbearbeitung; Kantenbearbeitung (Anfasen, Verrunden); Verrunden

Antriebsarten: Bearbeitungszentren; Geradschleifer; Roboter; Werkzeugmaschine

Downloads

Zeige mehr

Hartmetallfrässtifte für Hochleistung, EDGE, Verrundungsfrässtifte V EDGE HC-FEP

Hartmetall Verrundungsfrässtift EDGE V14x12mm Schaft-Ø 6mm HICOAT beschichtet definierte Kantenbearbeitung, Kantenverrundung Radius 2,0mm

V 1412/6 EDGE R2,0 HC-FEP
