Hartmetallfrässtifte mit Langschaftausführungen

Hartmetallfrässtifte mit Langschaft eignen sich hervorragend für die wirtschaftliche Bearbeitung von schwer zugänglichen Stellen an Bauteilen. Filigrane, schwer zu erreichende Konturen lassen sich mit Hartmetallkleinfrässtiften mit Langschaftdurchmesser 3 mm bearbeiten.

PFERD bietet Langschaftausführungen in den Zahnungen 3 PLUS, 5, STEEL und TOUGH an. Besonders die Zahnung TOUGH kann aufgrund ihrer extremen Schlagunempfindlichkeit sehr gut als Langschaftvariante eingesetzt werden. Weitere Ausführungen können auf Anfrage speziell gefertigt werden.

Welche Antriebe sind für Langschaftausführungen geeignet?

Hartmetallfrässtifte mit Langschaft sollten nur mit spielfreien Spannsystemen oder Antrieben verwendet werden.

Langschaftausführungen sind nicht für den Roboter- oder stationären Einsatz geeignet. Es besteht Abknickgefahr!

Was muss beim Einsatz von Hartmetallfrässtiften mit Langschaft beachtet werden?

Beim Arbeiten mit großen Schaftlängen ist es zwingend erforderlich, das Werkzeug vor dem Einschalten der Antriebsmaschine mit dem Werkstück in Kontakt zu bringen bzw. in das Werkstück (Bohrung, Nut) einzuführen.

Der Werkstückkontakt bei laufendem Betrieb muss grundsätzlich gewährleistet sein. Bei Nichtbeachtung besteht die Gefahr des Abknickens des Frässtiftes und somit eine erhöhte Unfallgefahr.

Welche maximalen Drehzahlen gelten für Langschaftausführungen?

Ist der ständige Kontakt zwischen Werkzeug und Werkstück im Einsatz nicht gewährleistet, dürfen die maximalen Leerlaufdrehzahlen nicht überschritten werden.

Um ein Abknicken des Schafts zu verhindern, müssen die empfohlenen Drehzahlen eingehalten werden.

Die maximalen Einsatzdrehzahlen mit Werkstückkontakt sind im Vergleich zu den empfohlenen Drehzahlen bei Hartmetallfrässtiften mit Standardschaftlängen aus Sicherheitsgründen ebenfalls auf die in der Tabelle angegebenen Drehzahlen reduziert:

Download

Loading

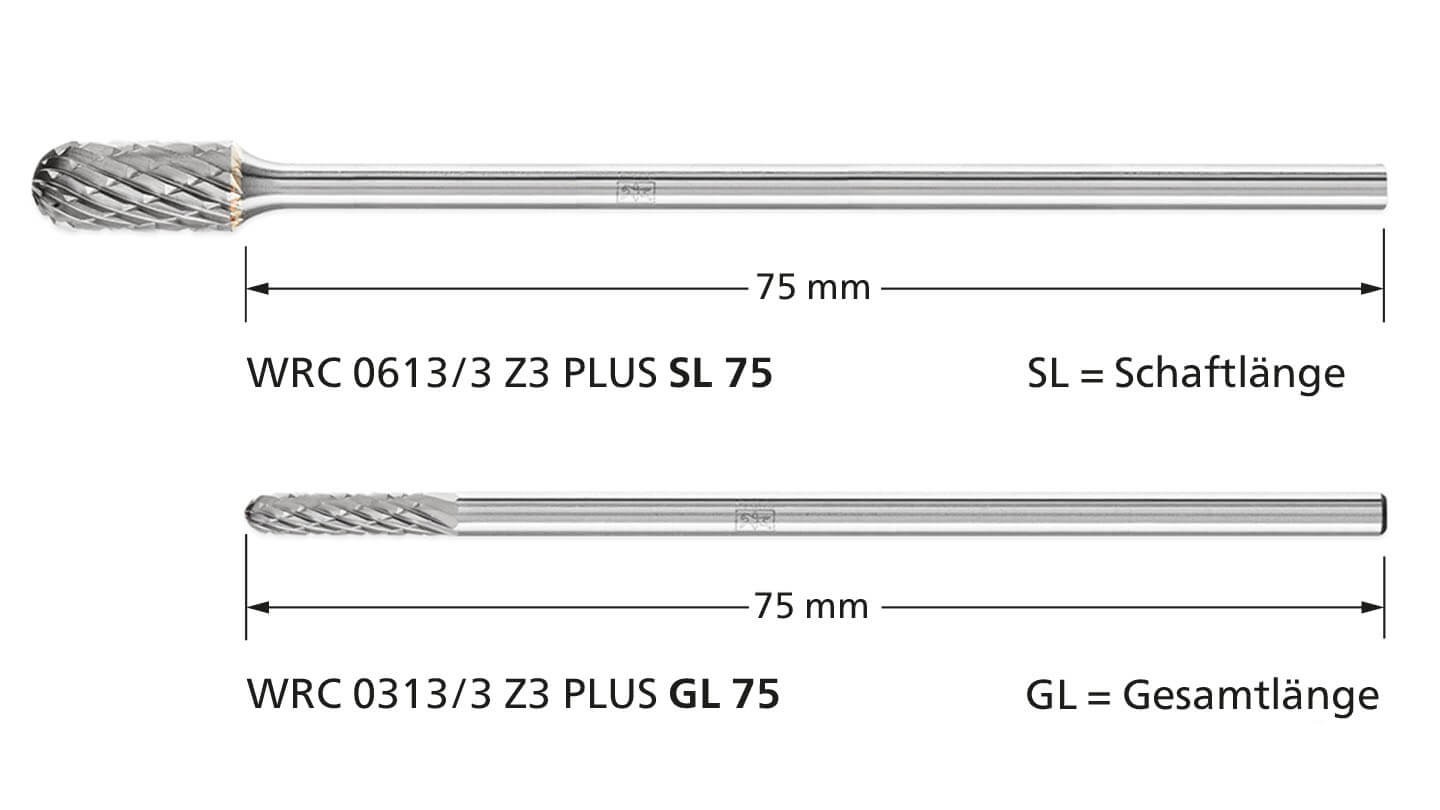

Wofür stehen die Abkürzungen GL und SL?

GL bezeichnet die Gesamtlänge eines Vollhartmetallfrässtiftes. SL wiederum bezieht sich auf die Schaftlänge eines Hartmetallfrässtiftes mit Stahllangschaft.

Können Hartmetallfrässtifte mit Langschaft gekürzt werden?

Wenn es der Einsatz erfordert, können Hartmetallfrässtifte mit Langschaft gekürzt werden. Hartmetallfrässtifte mit der Bezeichnung GL werden aus Vollhartmetall gefertigt und sind nur mit Diamantwerkzeugen zu kürzen.

Welche Alternative gibt es zu Hartmetallfrässtiften mit Langschaft?

Besonders bei vereinzelt anfallenden Bearbeitungsaufgaben können Verlängerungen für Antriebsspindeln eine wirtschaftliche Alternative zu speziell angefertigten Frässtiften mit Langschaft darstellen.
